一、304不锈钢实心轴概述

304属于奥氏体不锈钢，具备优良耐酸碱腐蚀、耐高温、不生锈、韧性高、无磁性等特点，塑性和焊接性能优异，是化工、水处理、食品机械、环保设备、制药、轻工通用机械实心轴类锻件的主流用材。

与普通圆钢直接车削相比，锻打成型的304实心轴组织更致密、晶粒更细化、金属流线完整，抗疲劳、抗冲击、耐腐蚀稳定性更强，使用寿命远超轧制圆钢加工件。山西永鑫生锻造厂专业承接各类304不锈钢实心轴来图定制、自由锻成型、粗精加工一站式生产。

二、304实心轴类锻件完整生产工艺

 1. 原材料进厂检验

选用正规大厂304不锈钢钢锭/热轧圆钢，进厂后进行光谱化学成分复检，严格控制铬、镍、碳含量，严控硫磷杂质；外观探伤排查原始裂纹、夹渣、疏松，不合格原料直接拒收，从源头保证材质纯正与耐腐蚀基础。

 2. 专用加热温控工艺

304奥氏体不锈钢导热差、高温易过热、塑性区间窄，不能按碳钢常规加热方式生产。采用分段预热、阶梯升温、低温长时间均热工艺，严格控制始锻温度1100～1180℃、终锻温度不低于850℃；禁止急烧急热，防止晶粒粗大、过烧开裂，避免后续耐蚀性能下降和加工开裂。

3. 自由锻成型工艺

采用镦粗—拔长—精整标准锻造流程，合理控制锻造比，充分压实内部气孔、疏松、缩孔，打碎粗大铸态组织，使金属纤维流线沿轴向连续分布、无切断、无紊乱。

按图纸预留合理加工余量，一次锻造成型各类光轴、台阶轴、偏心轴、非标实心轴，保证直线度、圆度及外观成型质量。

 4. 锻后固溶退火处理

304锻后易产生加工应力与晶间敏化，必须进行固溶退火处理：高温保温后快速冷却，使碳化物充分溶入基体，恢复稳定奥氏体组织。

作用：消除锻造内应力、细化晶粒、防止应力开裂、恢复并锁定耐腐蚀性能，同时降低硬度，便于后续车削、铣削精加工。

5. 校直与精加工

固溶处理后对长轴件逐支压力校直，修正锻造及热处理产生的弯曲变形；再进行数控车削、端面加工、台阶加工、键槽加工，严格控制外径、总长、同轴度、直线度、端面垂直度等形位公差。

6. 表面处理与成品检测

精加工后去除氧化皮、毛刺，可按需做酸洗钝化、抛光处理，在表面形成致密钝化膜，进一步提升防锈耐腐蚀能力；

成品开展外观尺寸复检、超声波UT内部探伤、表面缺陷检测，合格后出具材质单、工艺记录、检测报告，打包防锈包装出厂。

 三、304实心轴尺寸定制说明

1. 定制规格范围

- 直径范围：φ50mm～φ800mm

- 长度范围：100mm～8000mm超长实心轴均可定制

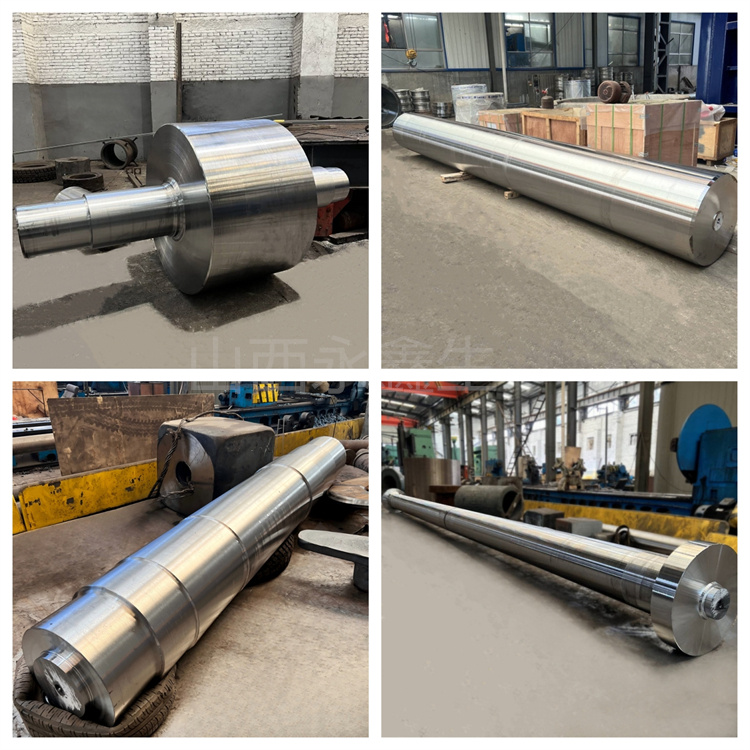

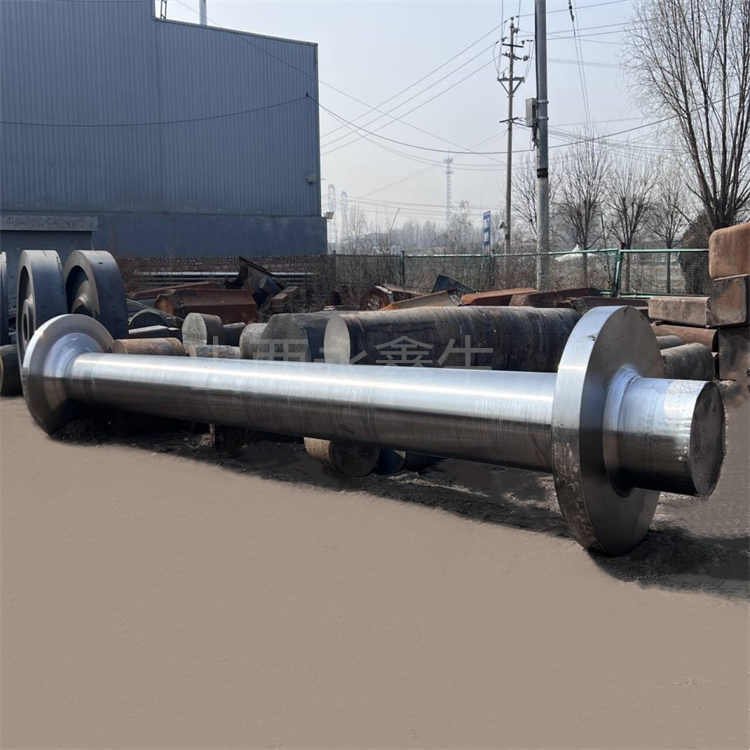

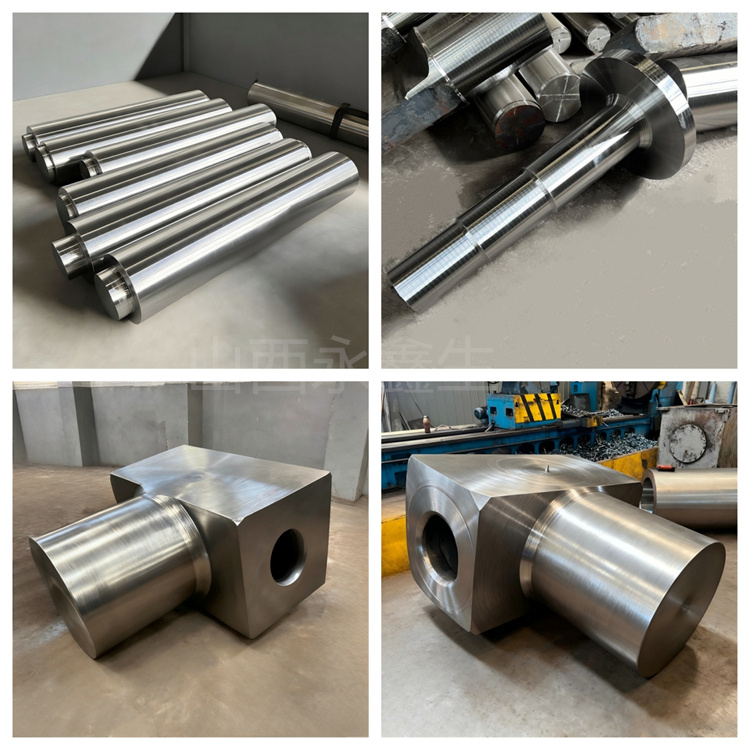

- 形制类型：光轴、台阶轴、变径轴、法兰一体轴、非标异形实心轴

2. 定制图纸技术要求

客户提供图纸需标注：各段直径、总长、台阶长度、公差要求、形位公差、表面粗糙度、使用工况、是否需要固溶、酸洗钝化、探伤等级。

无图纸可提供外径、长度、台阶尺寸草图，厂家技术人员可免费出工艺方案与加工图纸。

 3. 加工余量与公差标准

锻造毛坯预留合理机加余量，大直径、长轴件合理放缩量；

精加工可做到：外径公差IT7～IT8级，直线度≤0.1mm/m，同轴度控制在高精度要求范围内，满足设备装配使用。

4. 材质与工艺可选定制

- 材质可选：304、316L、321、2205双相不锈钢等实心轴锻件

- 工艺可选：普通锻造、固溶处理、酸洗钝化、镜面抛光、无损探伤、粗加工/成品交货

四、适用行业与厂家优势

304实心轴锻件广泛用于化工设备、水处理环保、食品制药机械、泵阀风机、海洋大气设备、轻工输送机械等腐蚀潮湿工况。

永鑫生锻造厂优势：

  精通304不锈钢锻造专属温控与固溶工艺，不敏化、不失耐蚀性；可生产大直径、超长304实心轴，支持单件定制与批量订单，从锻造、热处理到机加工、探伤全流程自营，质量可追溯，交货周期稳定。
