1.4435不锈钢（对应美标AISI 316L、日标SUS 316L、国标022Cr17Ni12Mo2），属于超低碳奥氏体不锈钢，碳含量≤0.03%，铬含量16.00%-18.00%、镍含量10.00%-14.00%、钼含量2.00%-3.00%，兼具卓越的耐腐蚀性、优良的韧性与良好的塑性，无磁性且焊接性能优异，是低温、腐蚀、重载等严苛工况下轴类部件的核心优选材质。相较于普通奥氏体不锈钢（如304、316），1.4435因超低碳设计，有效避免了晶间腐蚀风险，韧性与耐点蚀、耐缝隙腐蚀能力更突出；相较于高合金奥氏体不锈钢，其加工成型性更优、锻造难度更低，性价比更高。山西永鑫生锻造厂专注1.4435不锈钢轴锻件生产与锻造工艺研发数十年，深刻掌握其超低碳奥氏体材质的核心特性，破解锻造过程中晶粒粗大、变形不均、表面氧化严重等行业痛点，形成了成熟的定制化超低碳奥氏体锻造工艺体系，同时明确不同锻造状态对应的应用场景，为化工、海洋、低温设备、食品医药等领域提供高品质1.4435不锈钢轴锻件，以下详细解析其核心锻造工艺与适配应用场景。

       1.4435不锈钢的超低碳奥氏体材质特性，是其锻造工艺设计的核心依据，也是其适配不同严苛应用场景的基础。其化学成分中，≤0.03%的超低碳含量是提升耐晶间腐蚀能力的关键，可有效避免碳与铬结合形成碳化物，防止铬贫化，确保钝化膜的完整性与稳定性；16.00%-18.00%的铬含量与2.00%-3.00%的钼含量协同作用，大幅提升材质的耐点蚀、耐缝隙腐蚀与耐酸碱腐蚀性能，可抵御海水、弱酸碱、盐雾等复杂腐蚀环境；10.00%-14.00%的镍含量可稳定奥氏体组织，赋予材质优异的低温韧性与塑性，使其在-196℃低温环境下仍能保持良好的力学性能，不易脆裂；辅以适量锰、硅元素，进一步提升材质的锻造性能与力学稳定性。但其材质特性也带来锻造难点：超低碳奥氏体组织的高温强度较低，锻造过程中易出现塑性变形不足、晶粒长大过快的问题；高温下易氧化，形成致密氧化皮，难以去除且影响锻件表面质量；锻后易产生残余应力，导致尺寸变形，因此1.4435不锈钢轴锻件超低碳奥氏体锻造的核心是“精准控温、平稳变形、防氧化、消应力”，通过定制化工艺实现锻件组织细化、性能均匀、尺寸精准，适配不同严苛工况需求。

 永鑫生锻造厂基于1.4435不锈钢的超低碳奥氏体材质特性与不同行业的工况需求，构建了“锻前准备-加热-锻造-锻后处理”全流程定制化超低碳奥氏体锻造工艺体系，每个环节均精准管控参数，兼顾锻造效果、锻件性能与表面质量，破解行业痛点，核心锻造工艺及技术要点如下，同时明确不同工艺对应的性能指标，为应用场景适配提供依据。

 第一环节，锻前准备：优化坯料，奠定锻造基础。1.4435不锈钢轴锻件的锻前准备直接影响锻造质量，核心目的是去除坯料缺陷、均匀组织、减少锻造过程中的氧化与变形风险，为后续加热、锻造环节做好准备。永鑫生采用“优质坯料筛选+表面处理+预热调质”的三重准备工艺，具体操作要点如下：

1.  坯料筛选：选用符合GB/T 1220-2019标准的1.4435不锈钢圆坯，严格把控坯料化学成分，确保碳含量≤0.03%、铬、镍、钼含量符合标准要求，避免因成分偏差导致锻造性能下降；同时对坯料进行无损检测（UT、MT检测），剔除内部存在裂纹、夹杂、疏松等缺陷的坯料，确保坯料内部质量均匀，从源头保障锻件品质。

2.  表面处理：对筛选合格的坯料进行表面打磨、除锈处理，去除表面氧化皮、锈蚀、划痕等缺陷，避免锻造过程中氧化皮压入锻件表面，影响表面质量；随后对坯料表面进行钝化处理，形成一层薄薄的钝化膜，减少加热过程中的氧化反应，降低氧化皮生成量。

3.  预热调质：将表面处理后的坯料放入专用预热炉，进行低温预热处理，预热温度控制在300-400℃，保温1-2小时，确保坯料内外温度均匀，减少后续高温加热时的温度梯度，避免产生热应力；预热完成后缓慢冷却至室温，进一步均匀组织，提升坯料的塑性与韧性，降低锻造过程中变形、开裂的风险。

 第二环节，核心加热工艺：精准控温，防止氧化与晶粒粗大。加热是1.4435超低碳奥氏体不锈钢锻造的关键环节，核心原理是通过精准控温，使坯料达到适宜的锻造温度，获得均匀的奥氏体组织，提升塑性、降低变形抗力，同时最大限度减少氧化与晶粒长大，保障锻件性能与表面质量。永鑫生根据1.4435的材质特性，采用“分段加热+惰性气体保护”工艺，避免传统加热工艺的缺陷，具体工艺参数与操作要点如下：

1.  加热参数：采用中频智能温控加热炉，配备多点红外测温系统与惰性气体保护装置，将锻前准备好的坯料分三段加热，确保温度精准可控、坯料内外温度均匀。第一阶段（低温升温）：从室温缓慢升温至600-700℃，保温1.5-2.5小时，避免快速升温导致坯料内外温差过大产生热应力，同时逐步去除坯料内部残余水分与气体；第二阶段（中温升温）：升温至850-900℃，保温2-3小时，进一步均匀组织，为高温奥氏体化做好准备；第三阶段（高温奥氏体化）：升温至1100-1180℃（此为1.4435超低碳奥氏体不锈钢的最佳锻造温度区间），保温3-4小时（根据坯料尺寸、壁厚调整，厚壁坯料适当延长保温时间），确保坯料内部组织充分奥氏体化，同时严格控制炉温波动≤±5℃，避免超温加热导致晶粒粗大，影响锻件韧性与强度，也防止温度过低导致塑性不足，增加锻造难度。

2.  惰性气体保护：在高温加热过程中，向加热炉内通入氩气或氮气等惰性气体，排出炉内空气，形成惰性气体保护氛围，隔绝氧气与坯料表面接触，最大限度减少氧化皮生成，避免表面脱碳，确保锻件表面质量，同时保护炉内加热元件，延长设备使用寿命。

3.  加热后检查：加热完成后，对坯料进行表面检查，确认无明显氧化皮、裂纹、鼓包等缺陷，温度均匀后方可转入锻造环节；若发现表面缺陷，需及时进行打磨处理，避免缺陷在锻造过程中扩大。

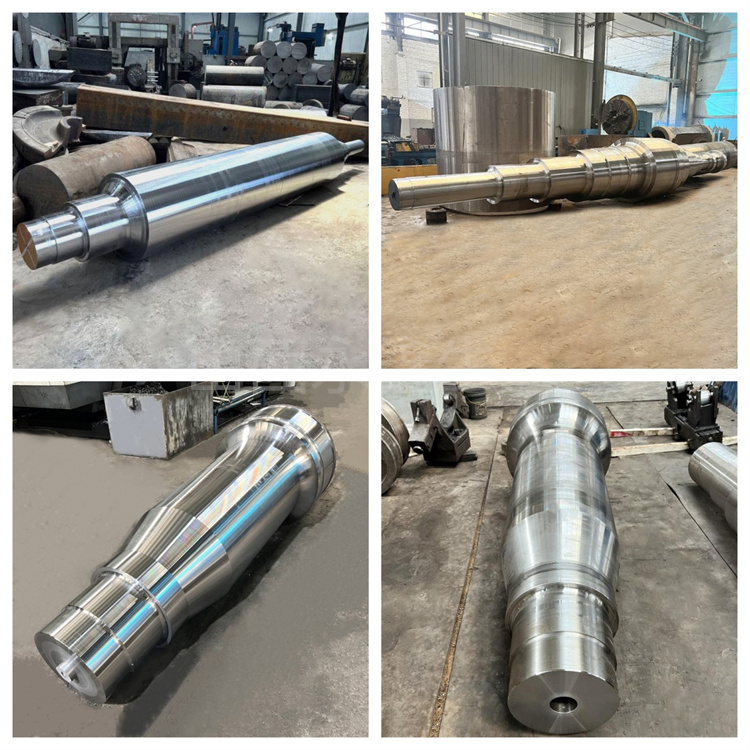

 第三环节，定制化锻造工艺：平稳变形，细化晶粒。锻造是1.4435不锈钢轴锻件成型与性能强化的核心环节，核心目的是通过平稳的塑性变形，细化晶粒、消除坯料内部缺陷，获得符合尺寸要求、组织均匀、性能优异的轴锻件。永鑫生根据客户轴锻件的尺寸、精度要求与工况需求，采用“自由锻+模锻结合”的定制化锻造工艺，精准控制变形量与变形速度，具体工艺参数与操作要点如下：

1.  锻造设备选择：根据轴锻件的尺寸的大小，选用合适吨位的液压机与锻锤，小型轴锻件采用空气锤锻造，大型、长轴类锻件采用万吨液压机锻造，确保锻造力充足、变形平稳，避免因锻造力不足导致锻件成型不完整、组织不均。

2.  变形参数控制：锻造过程中，严格控制变形温度与变形速度，变形温度始终保持在1050-1180℃的最佳锻造区间，避免温度降至950℃以下仍继续锻造（低于此温度，1.4435塑性大幅下降，易出现裂纹）；变形速度控制在5-10mm/s，采用“轻击、慢锻、多道次”的锻造方式，每道次变形量控制在15%-25%，避免一次性大变形导致锻件内部产生裂纹、晶粒粗大；对于长轴类锻件，采用对称锻造方式，确保轴身直线度，避免出现弯曲、偏心等尺寸偏差。

3.  成型锻造：根据轴锻件的结构要求，分阶段完成成型锻造，先进行镦粗、拔长工艺，细化晶粒、消除坯料内部疏松缺陷，提升锻件致密度；随后进行精锻成型，精准控制轴锻件的直径、长度、台阶尺寸等关键参数，确保尺寸精度符合客户要求（公差控制在±0.5mm以内）；精锻完成后，对锻件表面进行初步清理，去除表面残留的氧化皮与毛刺。

4.  锻造后性能初步检测：成型锻造完成后，对锻件进行外观尺寸检测与硬度检测，外观无裂纹、毛刺、尺寸偏差，硬度控制在HB 180-220，抗拉强度≥480MPa，屈服强度≥170MPa，视为锻造合格，转入锻后处理环节。

第四环节，锻后处理：消除应力，优化性能与表面质量。锻后处理是1.4435超低碳奥氏体不锈钢轴锻件性能优化的关键收尾环节，核心目的是消除锻造过程中产生的残余应力，细化组织、提升韧性与耐腐蚀性，修正尺寸偏差，优化表面质量，确保锻件性能稳定、尺寸精准，适配不同应用场景。永鑫生根据1.4435的材质特性，设计了“固溶处理+低温去应力+表面精整”的全流程锻后处理工艺，具体如下：

1.  固溶处理（核心环节）：固溶处理是提升1.4435不锈钢轴锻件耐腐蚀性与韧性的关键，核心原理是将锻件加热至高温奥氏体化温度，保温后快速冷却，使碳化物充分溶解于奥氏体组织中，形成均匀的单相奥氏体组织，消除晶间腐蚀倾向，同时细化晶粒、提升塑性与韧性。具体工艺参数：将锻造合格的轴锻件放入专用固溶炉，加热至1050-1100℃，保温2-3小时（根据锻件尺寸调整），确保碳化物充分溶解；随后采用水淬冷却方式，冷却速率控制在50-80℃/min，快速冷却至室温，避免碳化物析出，确保固溶效果；固溶处理后，锻件韧性大幅提升，冲击功≥100J，耐腐蚀性显著增强，可有效抵御各类腐蚀环境。

2.  低温去应力处理：固溶处理后，锻件内部仍存在少量残余应力，若不及时消除，易导致后续使用过程中出现尺寸变形。永鑫生采用低温去应力处理，将固溶后的锻件放入低温炉，加热至180-220℃，保温2-3小时，随后随炉缓慢冷却至室温，缓慢释放残余应力，确保锻件尺寸稳定性，避免使用过程中出现变形，尤其适配对尺寸精度要求较高的场景。

3.  表面精整处理：去应力处理完成后，对锻件进行表面精整，采用打磨、抛光工艺，去除表面残留的氧化皮、毛刺与划痕，提升表面光洁度（表面粗糙度Ra≤1.6μm）；对于腐蚀严苛的工况，额外增加钝化处理，在锻件表面形成一层致密的钝化膜，进一步强化耐腐蚀性，延长轴件使用寿命；最后对锻件进行尺寸复核与无损检测，确保尺寸精度与内部质量符合客户要求。

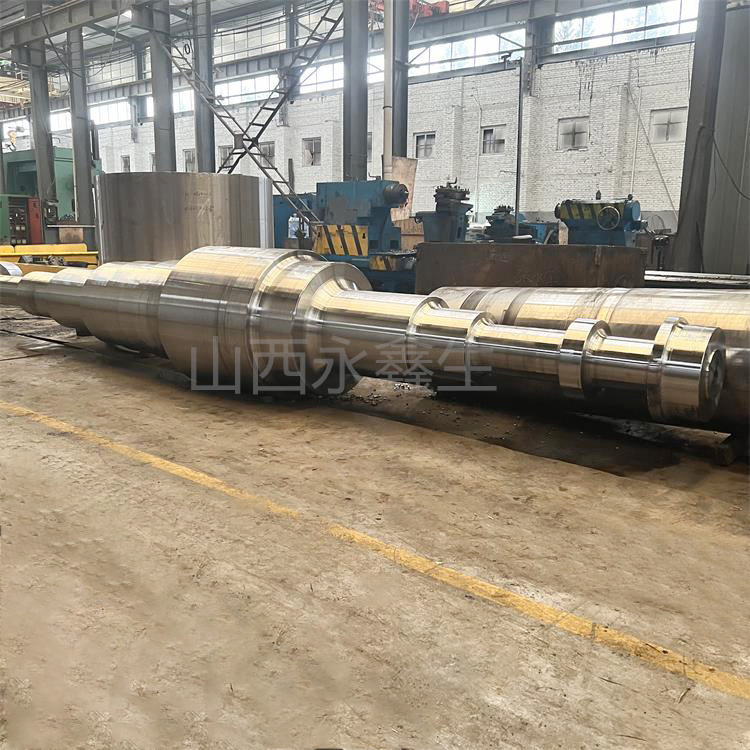

 针对大型、长轴类1.4435不锈钢轴锻件，永鑫生在锻后处理后额外增加直线度校正工艺，采用专用校正设备，对锻件进行精准校正，确保轴身直线度符合要求，避免因弯曲影响后续安装与使用；同时，在整个锻造与锻后处理过程中，建立全流程质量追溯体系，记录每道工序的工艺参数与检测结果，确保产品品质可追溯。
