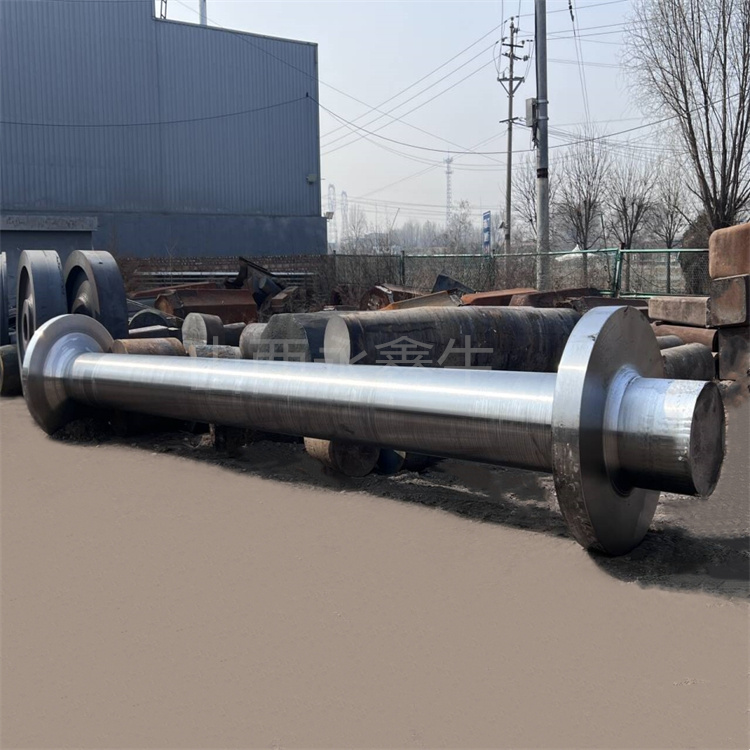

超长重型空心轴类锻件作为风电、核电、船舶、重型机械等领域的核心传动与承载部件，长期服役于重载、交变扭矩、冲击振动及高低温极端工况，材质性能直接决定装备运行的安全性、稳定性与使用寿命。山西永鑫生锻造厂深耕重型锻造领域数十年，依托15000吨自由锻液压机等核心装备，专精22米内、100吨级超长重型空心轴类锻件研发制造，深谙材质特性与工况适配逻辑，以高端材质与精湛工艺铸就高品质锻件。

超长重型空心轴的工况特殊性，决定其材质必须兼顾**高强度、高韧性、高淬透性、抗疲劳性与组织均匀性**五大核心特质，绝非普通碳钢可替代。永鑫生锻造厂选材以合金结构钢为主，核心涵盖42CrMo、35CrMo、40CrNiMoA、34CrNiMo6及36CrNi3MoV等牌号，通过精准控制合金元素配比，实现性能协同优化。

高强度与高承载性是基础要求。此类轴件常承受数千吨级重载与大扭矩，材质需具备高抗拉强度与屈服强度。以42CrMo为例，经调质处理后抗拉强度可达900-1080MPa，屈服强度≥700MPa；34CrNiMo6抗拉强度超1000MPa，可满足风电主轴、核电转子等极端载荷需求。永鑫生严格甄选优质钢锭，从源头控制杂质含量，确保材质纯净度，为高强度奠定基础。

高韧性与抗冲击性保障极端工况安全。超长空心轴在启停、变速时易受瞬时冲击，低温环境下更易发生脆性断裂，材质需具备优异的低温冲击韧性。34CrNiMo6含镍、铬、钼多元合金，-40℃冲击功＞40J；40CrNiMoA高淬透性、高韧性，能有效抵御冲击载荷，避免裂纹萌生与扩展。永鑫生通过优化锻造与热处理工艺，细化晶粒，进一步提升材质韧性，杜绝脆断风险。

高淬透性确保大截面组织均匀。超长重型空心轴截面尺寸大，若材质淬透性不足，易出现表面硬、内部软的性能不均问题，影响整体强度与抗疲劳性。永鑫生选用的42CrMo、35CrMo等材质，添加铬、钼元素，显著提升淬透性，经整体调质处理后，轴体从表面到心部硬度均匀（HB220-260），内应力消除率≥98%，彻底解决大截面性能不均难题。

优异的抗疲劳性延长使用寿命。空心轴长期承受交变载荷，易产生疲劳裂纹，材质需具备高抗疲劳强度与裂纹扩展阻力。永鑫生采用的合金结构钢，通过钼、钒元素细化晶粒、弥散强化，配合锻造时金属流线沿轴向连续分布，避免流线切断，显著提升抗疲劳性能，疲劳寿命超10⁷次循环，适配风电、船舶等长期连续运行场景。

良好的组织致密性与加工性能。超长空心轴需经深孔加工、高精度切削，材质需具备良好的塑性与切削性能。永鑫生锻造时采用镦粗-冲孔-芯棒拔长复合工艺，锻造比≥4.5，确保金属致密度达99.8%以上，内孔无偏心、折叠缺陷，壁厚差≤1.5mm；同时控制材质碳当量，兼顾硬度与切削性，便于后续精加工，保证尺寸精度达IT7-IT8级，同轴度≤0.1mm/m。

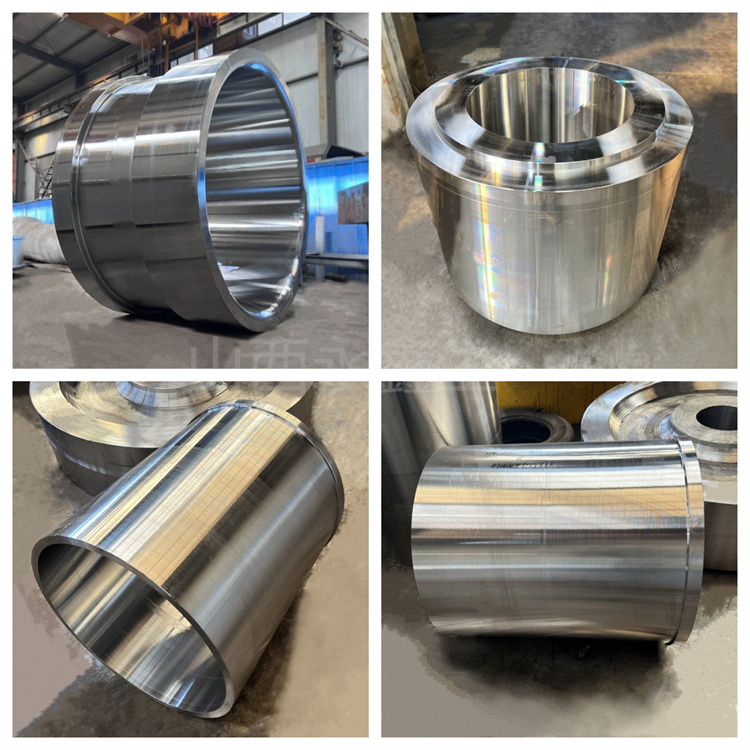

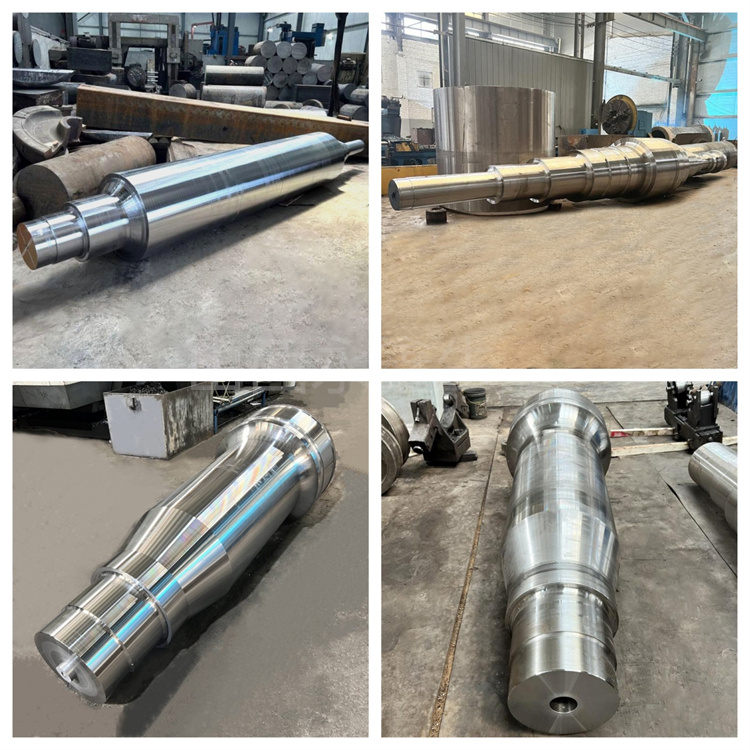

作为行业标杆企业，永鑫生锻造厂不仅精准把控材质选型，更以全流程工艺赋能材质性能释放。从原材料光谱检测、分段温控加热，到万吨压机锻造、定制化热处理，再到超声波探伤（UT）、磁粉检测（MT）等严苛质检，每一道工序都精益求精，确保超长重型空心轴类锻件材质性能与内在品质双达标。

未来，永鑫生将持续深耕材质研发与工艺创新，结合高端装备国产化需求，优化特种合金材质适配方案，以更优质的超长重型空心轴类锻件，助力风电、核电、船舶等领域高质量发展，彰显中国锻造的硬核实力。
