4130合金钢对应国标30CrMo，是液压重工、高压油缸、液压壳体、重载传动套筒常用合金材料，淬透性优良、强韧性均衡，经自由锻+调质处理后的厚壁锻筒，抗高压、抗疲劳、抗冲击性能突出。区别于无缝钢管改制与卷焊筒体，一体锻造成型的4130锻筒内部组织致密无夹层，承压稳定性更强，山西锻造厂依托万吨自由锻设备，专注非标液压厚壁筒体定制，本文围绕材质力学参数、锻造工艺、定制选型要点展开介绍。

   4130合金钢核心力学性能是液压设备选型关键，原材料调质处理后标准力学指标：抗拉强度≥930MPa，屈服强度≥785MPa，伸长率≥12%，断面收缩率≥50%，常温冲击功≥70J，调质硬度区间250～300HB。铬钼元素协同作用，铬提升钢材淬硬性与耐磨性，钼有效规避高温回火脆性，厚壁大规格筒体芯部与表层力学性能差距小。相较40Cr，4130淬透深度更深，超大壁厚筒体热处理后性能均匀，可长期承受液压系统交变高压冲击，多用于中高压液压油缸筒体、液压马达壳体、重型液压设备承压筒件；低压工况选用40Cr、20#钢即可，高压重载工况优先选用4130材质。

   原材料进厂严格质检，选用精炼电炉钢锭，光谱核验碳、铬、钼、锰化学成分，严控硫磷有害杂质含量，杂质超标会造成厚壁锻筒高压使用中疲劳开裂。依照客户液压图纸尺寸锯切下料，厚壁筒体单边预留18～32mm锻造余量，大直径超厚壁锻件适度加大余量，抵消锻造氧化与变形损耗，坯料表面打磨去除裂纹、毛刺、氧化皮，杜绝缺陷在高温锻造过程中延展扩大。

   4130厚壁锻筒锻造采用梯度升温工艺，坯料低温缓慢升温消除热应力，锻造适宜温度1160～1200℃，充分保温保证钢坯表里温度统一，改善钢材塑性。筒体成型遵循镦粗、冲孔、芯棒拔长、马杠扩孔经典自由锻工艺，镦粗工序加大变形量，压实钢锭内部疏松、细小孔隙，从本质提升筒体致密性与承压能力；厚壁产品分多火次渐进扩孔，严控单次变形量，避免壁厚不均、内壁拉伤，终锻温度控制在820℃以上，减少锻后残余内应力。锻后毛坯先进行正火处理，均匀晶粒组织，改善切削加工性能，为后续调质打好基础。

   调质热处理直接决定液压筒体承压能力，淬火温度840℃左右采用油冷，规避厚壁工件水冷淬裂风险，随后550～630℃高温回火，随炉缓慢降温，消除淬火应力，获得稳定回火索氏体组织，达到图纸要求力学与硬度标准。针对超厚壁定制筒体，采用分段控温热处理，缩小筒体表层与芯部硬度差值，满足高压液压设备严苛使用标准。

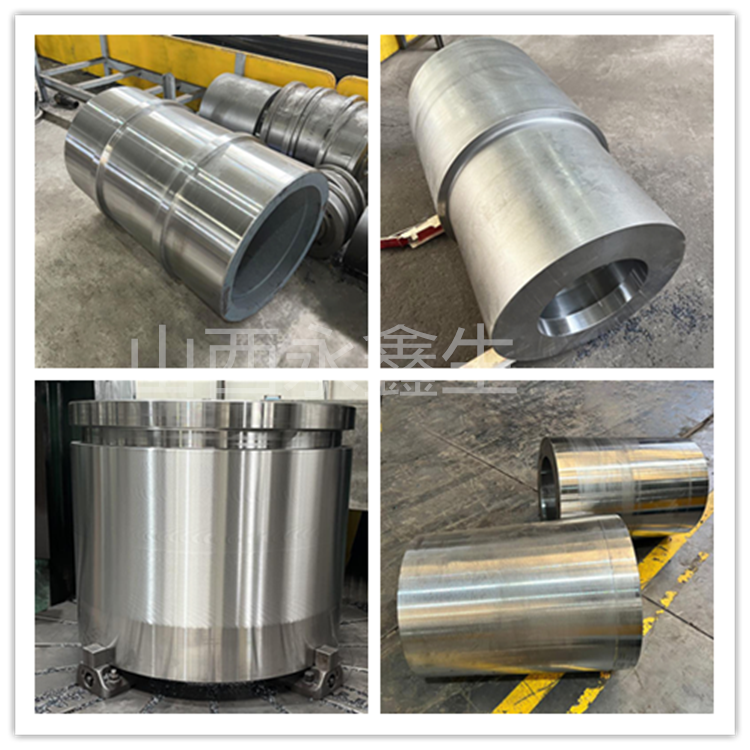

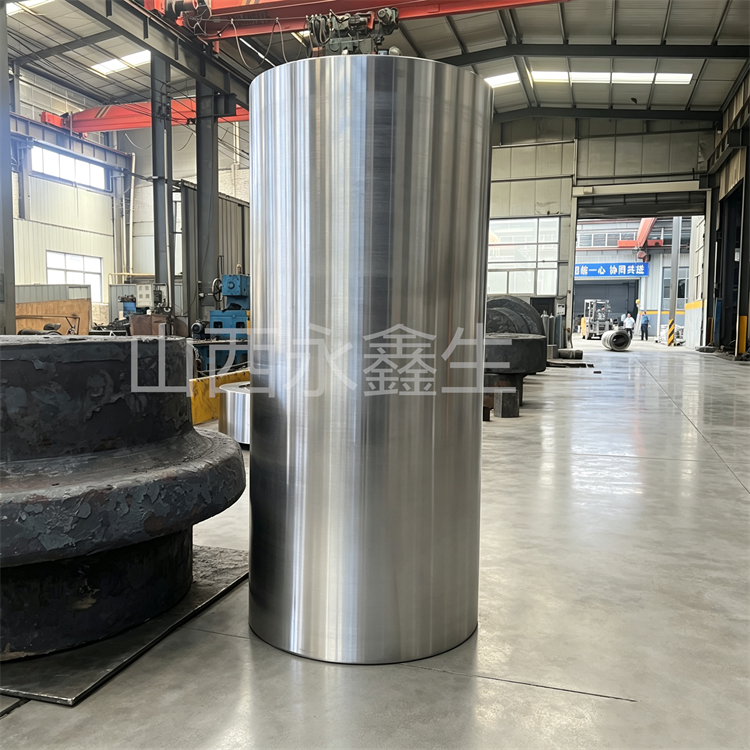

   热处理完工后进入数控精加工，数控立车粗车去除氧化皮与大部分余量，修正筒体圆度、同轴度误差，再精车内外径、端面、密封坡口、安装台阶，液压油缸筒体精密尺寸公差可控制在0.03mm以内。成品出厂全项检测，实测外形尺寸、抽检硬度，高压液压配套锻筒全部做超声波无损探伤，排查内部裂纹、夹层隐患，检验合格后做防锈处理。

   本厂可定制外径180mm～2200mm、壁厚30mm以上4130厚壁锻筒，毛坯、粗加工、精加工全品类接单，来图来样非标定制，产品广泛配套工程机械液压、矿山液压设备、重型油缸筒体。依托自有锻造、热处理、机加工全产业链优势，严控力学性能达标，为液压设备厂家提供高可靠性锻筒配件。
